土木景観写真合成


・写真合成の制作手順は、構造物を新たに建設する場合は大まかに3Dで制作し、現況写真に合わせます。(なかなか写真にぴったりとは合いません。下図作成の為の目安用です。)

・それを元に手描きで線画の下図を作成します。お客様にチェックをしていただきます。間違い無ければその後フォトショップで着色していきます。平面的な作業の場合は途中の3Dの制作は省略する場合が多いです。

・いただく資料としましては、現況の写真と図面(DXFとPDF)その他必要となる素材の画像デ-タ等です。


(歩道整備)

自転車置き場を設置して歩道を広く使える様にしたイメ-ジです。

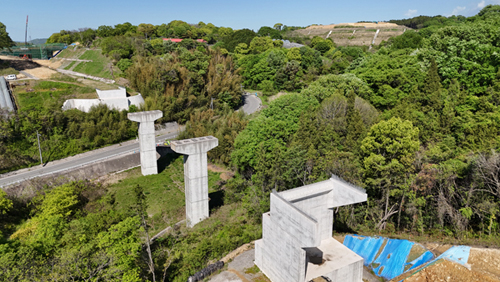

                                               (高架道路整備)

高架道路が整備されたイメ-ジです。


                  (ドーム建設)

公園にドームを新設する計画で建設する位置を検討するイメ-ジです。

    現況        設置位置1                 設置位置2


(高速道路建設)

建設途中の高速道路の完成イメ-ジの写真合成です。


(高速道路建設)

建設途中の高速道路の完成イメ-ジの写真合成です。


(河川敷整備)

河川敷に園路、芝生広場などを整備したイメ-ジです。


(河川敷整備)

河川敷に園路、芝生広場などを整備したイメ-ジです。


                                        ( トンネル建設)

     トンネル整備の写真合成です。3D作業有ります。


           (電柱地中化)

電柱地中化して、新しいデザインの信号機を設置します。


           (電柱地中化)

電柱地中化した地中構造のイメ-ジです。


      (道路整備の1)

       道路を整備したイメ-ジです。


    (自転車専用レ-ン整備)

歩道を整備して、道路に自転車専用ゾ-ンを新設したイメ-ジです。


       (防災センター整備)

                                海岸沿いに防災センターを整備したイメージです。


      (遊歩道整備工事)

                                海岸沿いに防災センターを整備したイメージです。


(ダム天場デザイン検討)

 ダム天場仕上げ前デザイン検討の2パタ-ン写真合成です。


  (高速道路インタ-整備)                          (ダム建設)


(遊歩道整備)


(大雨増水)

平常時と大雨で1メ-トル増水したときの写真合成です。


(遊歩道護岸整備)

遊歩道整備に伴う護岸整備検討用3パタ-ン


  (遊歩道護岸整備)

遊歩道整備に伴い護岸を化粧ブロックに改修


  (道路整備)


  (砂防ダム整備)


  (土手のかさ上げ)

災害防止の為の土手及び道路のかさ上げ


  (道路整備)


  (海岸遊歩道整備)

海岸遊歩道と防砂林、駐車場の整備


  (歩道整備)

歩道を広げバス停を設置する


  (現場事務所)


 (漁港整備)

        現況写真               整備後イメ-ジ
